蝶阀
美标对夹式蝶阀
适用标准 设计说明 标准材料规范
钢制蝶阀，API 609，MSS SP-67
温度和压力，ASME B16.34
结构长度，API 609
试验标准，API 598
耐火标准，API-607
密封结构：软密封
制动器操作
ISO 5211 衬垫
连接：对夹，凸耳对夹
操作方式：手动，涡轮，电动，气动，液动
偏心结构，中线结构

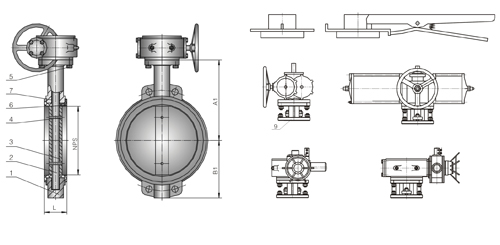

NO.
Part Name
Material
Carbon steel
A126
304
304L Type
316L Type
1
Body
A216-WCB
A315-CF8
A315-CF8M
A315-CF3
A315-CF3M
2
Stem
A182 F6a
A182-F304
A182-F316
A182-F304L
A182-F316L
3
Disc
A216-WCB
A315-CF8
A315-CF8M
A315-CF3
A315-CF3M
4
Hinge pin
A276-410
A276-304
A276-316
A276-304L
A276-316
5
Bolt
A193-B7
A193-B8
A193-B8M
A193-B8
A193-B8M
6
Seat ring
NBR/EPDM
NBR/EPDM
PTFE
PTFE
PTFE
7
Bushing
Bronze
304+PTFE
316+PTFE
304L+PTFE
316L+PTFE
8
Packing
Graphite
PTFE
PTFE
PTFE
PTFE
9
Yoke
A216-WCB
A216-WCB
A216-WCB
A216-WCB
A216-WCB
