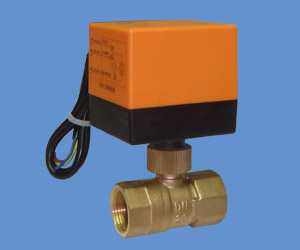

电动二通阀

◆ 产品概述

电动二通阀适用于暖通空调水系统的通断控制、由电驱动器和

阀体两部分组成。驱动器(执行器)采用同步电机驱动，动作稳定。内

置限位触点，能使阀门全开关时断电。阀体为黄铜锻造。

◆ 主要技术参数



 驱动电源：AC230V±10％，50／60Hz

 功率消耗：6VA (仅当阀门启、闭时)

 电机类别：同步电机

 动作时间：1 5s

 引线长度：50cm

 公称压力：1.6Mpa

 关闭压差：<0.6Mpa(二通)

<0.3Mpa(三通)

 连接方式：管螺纹G

 适用介质：冷、热水或50％乙二醇溶液

介质温度：2～90℃



◆ 电气原理图

三线一控接线图

当蓝色线与触点1接触时 开阀

当蓝色线与触点1断开时 关阀

三线二控接线方法

当蓝色线与触点1接触时．(触点2断开) 开阀

当棕色线与触点2接触时．(触点1断开) 关阀

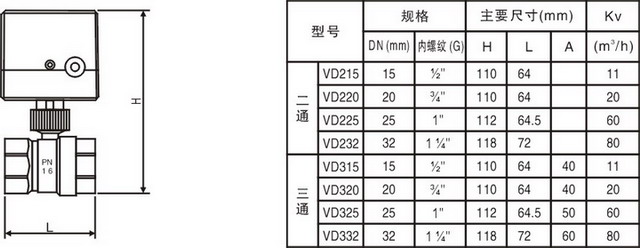

◆ 外形尺寸对照表



注意： 执行器和阀体装配时，执行器电源引出线要和阀体成90℃
