产品简介
ZSJZ型水流指示器是自动喷水灭火系统的组成部分，利用管网内水的流动推动浆片，触动微动开关，将水流信息转化为电信号，与控制器相连接以启动火灾自动报警系统，可用于检测自动喷淋系统运行及确定火灾发生的区域。

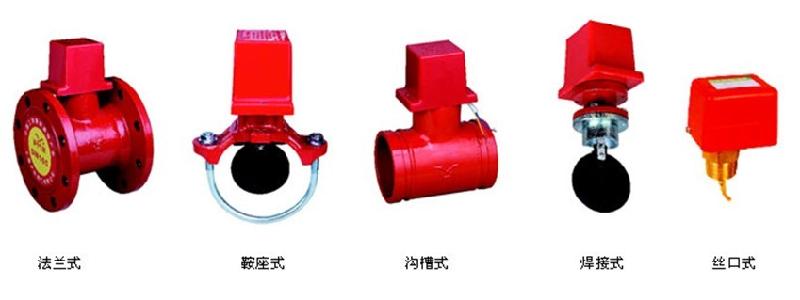

适用于湿式、干式、预作用、循环及泡沫喷淋等系统中，有法兰式、焊接式、螺纹式、马鞍式。
性能参数：
（一）法兰式：外形结构见图，结构尺寸见下表。
|
型号 |
公称直径 |
H |
D1 |
D2 |
L |
n-Φd |
|
ZSJZ-50 |
50 |
152 |
160 |
125 |
210 |
4-Φ18 |
|
ZSJZ-65 |
65 |
160 |
180 |
145 |
210 |
4-Φ18 |
|
ZSJZ-80 |
80 |
166 |
195 |
160 |
210 |
8-Φ18 |
|
ZSJZ-100 |
100 |
176 |
215 |
180 |
210 |
8-Φ18 |
|
ZSJZ-125 |
125 |
189 |
245 |
210 |
210 |
8-Φ18 |
|
ZSJZ-150 |
150 |
201 |
280 |
240 |
210 |
8-Φ23 |
|
ZSJZ-200 |
200 |
226 |
335 |
295 |
210 |
12-Φ23 |
（二）焊接式：外形结构见图，结构尺寸见下表。
|
型号规格 |
公称直径 |
H |
R |
|
ZSJZ-50 |
50 |
152 |
20 |
|
ZSJZ-65 |
65 |
160 |
26 |
|
ZSJZ-80 |
80 |
166 |
32 |
|
ZSJZ-100 |
100 |
176 |
40 |
|
ZSJZ-125 |
125 |
289 |
50 |
|
ZSJZ-150 |
150 |
201 |
60 |
|
ZSJZ-200 |
200 |
226 |
80 |
（三）螺纹式：外形结构见图，结构尺寸见下表。
|
型号规格 |
公称直径 |
A |
连接螺纹 | |||
|
ZSJZ-50 |
50 |
145 |
R2 | |||
|
ZSJZ-65 |
65 |
153 |
| |||
|
ZSJZ-80 |
80 |
160 |
R3 |
